Опалубка
Опалубка - временная конструктивная система для создания требуемой формы монолитным бетонным или железобетонным конструкциям. Используемая для возведения монолитных конструкций система опалубки включает палубу, поддерживающиесе леса (стойки, рамы, подкосы и т. д.) и крепежные элементы. Палуба непосредственно соприкасается с бетонной смесью и обеспечивает требуемую конфигурацию формуемой железобетонной конструкции и качество ее лицевой поверхности; леса и крепежные элементы обеспечивают устойчивость палубы и удержание ее в проектном положении.
Опалубочные работы выполняют в одном комплексе с арматурными и бетонными работами, руководствуясь СНиП 3.03.01-87. Несущие и ограждающие конструкции, СНиП 52-01-2003. Бетонные и железобетонные конструкции. Основные положения. При этом опалубку устанавливают на очищенный от мусора, снега и льда грунт. Поверхность его должна быть ровной, без бугров и впадин. Возможность осадки конструкции при бетонировании должна быть исключена. Необходимо следить за тем, чтобы щиты опалубки плотно соединялись между собой. Правильность ее размеров проверяют стальным метром, горизонтальность - уровнем, а вертикальность - отвесом. Бетон, налипший на щиты и доски, очищают скребками и проволочными щетками; тщательной чистке подлежат поверхности, прилегающие к бетону, а также кромки щитов и досок.
Опалубку следует изготавливать и монтировать в соответствии с требованиями ГОСТ Р 52085-2003. Опалубка. Общие технические условия, стандартов и технических условий на опалубку конкретных типов и конструкторской документацией, разработанной и утвержденной в установленном порядке согласно ГОСТ Р 15.201-2000. Система разработки и постановки продукции на производство. Продукция технического назначения. Порядок разработки и постановки продукции на производство. Необходимые размеры элементов опалубки и лесов определяются расчетом и назначаются в проекте опалубки.
Опалубка подразделяется на типы в зависимости:
от вида бетонируемых монолитных и сборно-монолитных конструкций - на опалубку вертикальных и горизонтальных монолитных конструкций (фундаментов, стен, колонн, перекрытий, эстакад и др.);
от конструкции - мелкощитовая, крупнощитовая, блочная, объемно-переставная, скользящая, горизонтально-перемещаемая, подъемно-переставная, пневматическая, несъемная;
материалов несущих элементов - стальная, алюминиевая, пластиковая, деревянная, комбинированная;
применяемости при различной температуре наружного воздуха и характера воздействия ее на бетон монолитных конструкций - неутепленная, утепленная, греющая, специальная;
оборачиваемости - разового применения (в том числе несъемная); инвентарная.
В течение нескольких столетий для возведения монолитных конструкций используется так называемая стационарная деревянная опалубка. Основными ее элементами являются деревянные щиты различных размеров и формы, сколачиваемые из досок. Соединительные элементы и элементы жесткости выполняются из деревянного бруса. При сборке опалубки на горизонтальной опорной поверхности элементы опалубки закрепляются при помощи проволочных скруток, деревянных стяжек, рамок, подкосов. При устройстве опалубки балок, плит перекрытия, сводов выполняется стоечно-балочная поддерживающая система из деревянного бруса или круглого леса - леса. Главным недостатком стационарной опалубки является невозможность дальнейшего использования большинства деревянных элементов.
Для ленточных прямоугольных фундаментов (рис. 1, а) опалубку высотой до 200 мм делают из досок толщиной 40- 50 мм.
С внутренней стороны доски фиксируют требуемый размер распорками , а с наружной - колышками , забитыми в грунт вплотную к доскам, которые также воспринимают боковое давление бетонной смеси. Опалубку ленточных прямоугольных фундаментов высотой более 200 мм делают из щитов (рис. 1, б). Их положение фиксируют с внутренней стороны распорками из брусков сечением 50 х 50 мм, а с наружной стороны - устройством из прижимных досок , подкосов и колышков 2 Боковое давление бетонной смеси воспринимается этими устройствами.
Опалубочные работы выполняют в одном комплексе с арматурными и бетонными работами, руководствуясь СНиП 3.03.01-87. Несущие и ограждающие конструкции, СНиП 52-01-2003. Бетонные и железобетонные конструкции. Основные положения. При этом опалубку устанавливают на очищенный от мусора, снега и льда грунт. Поверхность его должна быть ровной, без бугров и впадин. Возможность осадки конструкции при бетонировании должна быть исключена. Необходимо следить за тем, чтобы щиты опалубки плотно соединялись между собой. Правильность ее размеров проверяют стальным метром, горизонтальность - уровнем, а вертикальность - отвесом. Бетон, налипший на щиты и доски, очищают скребками и проволочными щетками; тщательной чистке подлежат поверхности, прилегающие к бетону, а также кромки щитов и досок.
Опалубку следует изготавливать и монтировать в соответствии с требованиями ГОСТ Р 52085-2003. Опалубка. Общие технические условия, стандартов и технических условий на опалубку конкретных типов и конструкторской документацией, разработанной и утвержденной в установленном порядке согласно ГОСТ Р 15.201-2000. Система разработки и постановки продукции на производство. Продукция технического назначения. Порядок разработки и постановки продукции на производство. Необходимые размеры элементов опалубки и лесов определяются расчетом и назначаются в проекте опалубки.
Опалубка подразделяется на типы в зависимости:
от вида бетонируемых монолитных и сборно-монолитных конструкций - на опалубку вертикальных и горизонтальных монолитных конструкций (фундаментов, стен, колонн, перекрытий, эстакад и др.);
от конструкции - мелкощитовая, крупнощитовая, блочная, объемно-переставная, скользящая, горизонтально-перемещаемая, подъемно-переставная, пневматическая, несъемная;
материалов несущих элементов - стальная, алюминиевая, пластиковая, деревянная, комбинированная;
применяемости при различной температуре наружного воздуха и характера воздействия ее на бетон монолитных конструкций - неутепленная, утепленная, греющая, специальная;
оборачиваемости - разового применения (в том числе несъемная); инвентарная.
В течение нескольких столетий для возведения монолитных конструкций используется так называемая стационарная деревянная опалубка. Основными ее элементами являются деревянные щиты различных размеров и формы, сколачиваемые из досок. Соединительные элементы и элементы жесткости выполняются из деревянного бруса. При сборке опалубки на горизонтальной опорной поверхности элементы опалубки закрепляются при помощи проволочных скруток, деревянных стяжек, рамок, подкосов. При устройстве опалубки балок, плит перекрытия, сводов выполняется стоечно-балочная поддерживающая система из деревянного бруса или круглого леса - леса. Главным недостатком стационарной опалубки является невозможность дальнейшего использования большинства деревянных элементов.
Для ленточных прямоугольных фундаментов (рис. 1, а) опалубку высотой до 200 мм делают из досок толщиной 40- 50 мм.
С внутренней стороны доски фиксируют требуемый размер распорками , а с наружной - колышками , забитыми в грунт вплотную к доскам, которые также воспринимают боковое давление бетонной смеси. Опалубку ленточных прямоугольных фундаментов высотой более 200 мм делают из щитов (рис. 1, б). Их положение фиксируют с внутренней стороны распорками из брусков сечением 50 х 50 мм, а с наружной стороны - устройством из прижимных досок , подкосов и колышков 2 Боковое давление бетонной смеси воспринимается этими устройствами.

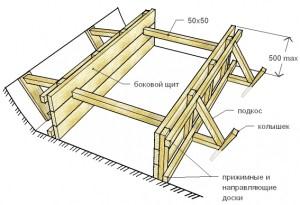

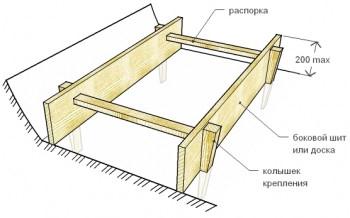

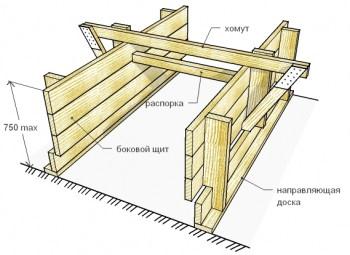

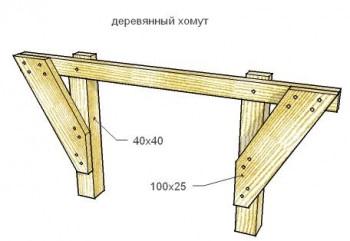

Рис 1. Опалубка ленточных фундаментов
а - прямоугольных высотой до 200 мм; б - прямоугольныхвысотой 200-500 мм; в - прямоугольных ступенчатых высотой до 750 мм; г - закрепление направляющей доски; д - деревянный хомут (деталь); е - стальной хомут (деталь);
Для изготовления опалубки ленточных прямоугольных ступенчатых фундаментов высотой 500-750 мм применяют щиты с хомутами из досок или металлических уголков (рис.1, в).
Ширина щитов должна быть равной высоте фундамента, а внутренний размер опалубки - соответствовать ширине фундамента. Этот размер устанавливают с помощью шнуров, натянутых по дну траншеи. Фиксируют щиты фундамента изнутри распорками , а снаружи - хомутами . Снаружи щиты можно закреплять также подкосами, колышками или распорками, упирающимися в стены траншеи.
Монтаж опалубки ленточных фундаментов высотой до 750 мм начинают с установки направляющих досок , которые крепят кольями, забиваемыми в грунт. После закрепления досок и выверки правильности их установки на них с одной стороны фундамента ставят щиты так, чтобы их плоскость совпадала с кромкой доски. В вертикальном положении щиты крепят раскосами. Затем ставят щиты с другой стороны фундамента, строго соблюдая внутренние размеры, и фиксируют их в проектном положении распорками, после чего крепят дополнительными временными распорками и хомутами.
При установке досок на подготовку (или на перекрытие) для их закрепления в свежий бетон закладывают деревянные пробки. Пробка состоит из обрезка доски, в который забиты гвозди длиной 80-100 мм примерно до половины их длины. Выступающие концы гвоздей (со шляпками) погружаются в свежий бетон и при схватывании последнего прочно удерживают пробку от случайных сдвигов.
В опалубке не должно быть шелей, так как через них будет вытекать бетонное молоко при укладке и трамбовке бетонной массы. Щели шириной до 3 мм в деревянной опалубке затягиваются от разбухания досок при смачивании опалубки перед укладкой бетонной смеси; щели от 5 до 10 мм заделывают паклей, а более 10 мм - забивают деревянными рейками.
При устройстве фундаментов в качестве опалубки могут служить вертикальные стенки грунта и горизонтальная поверхность подготовки или фунта. Для плитных фундаментов для ограничения боковых поверхностей может служить мелкая металлическая сетка, закрепляемая на арматуре плиты. Опалубкой для боковой поверхности при бутобетонных фундаментах может служить каменная кладка.
Разборно-переставная опалубка (рис. 2) состоит из готовых элементов (щитов, коробов), снимаемых с формуемых изделий после достижения бетоном прочности, при которой допускается распалубливание. Разборно-переставную опалубку применяют для основных видов бетонных и железобетонных работ. Выполняют ее в виде мелких или крупнопанельных щитов и унифицированных инвентарных щитов. Мелкие щиты изготовляют из досок толщиной 25-32 мм, иногда из досок толщиной 19 мм. Доски скрепляют планками посредством гвоздей.
а - прямоугольных высотой до 200 мм; б - прямоугольныхвысотой 200-500 мм; в - прямоугольных ступенчатых высотой до 750 мм; г - закрепление направляющей доски; д - деревянный хомут (деталь); е - стальной хомут (деталь);
Для изготовления опалубки ленточных прямоугольных ступенчатых фундаментов высотой 500-750 мм применяют щиты с хомутами из досок или металлических уголков (рис.1, в).
Ширина щитов должна быть равной высоте фундамента, а внутренний размер опалубки - соответствовать ширине фундамента. Этот размер устанавливают с помощью шнуров, натянутых по дну траншеи. Фиксируют щиты фундамента изнутри распорками , а снаружи - хомутами . Снаружи щиты можно закреплять также подкосами, колышками или распорками, упирающимися в стены траншеи.
Монтаж опалубки ленточных фундаментов высотой до 750 мм начинают с установки направляющих досок , которые крепят кольями, забиваемыми в грунт. После закрепления досок и выверки правильности их установки на них с одной стороны фундамента ставят щиты так, чтобы их плоскость совпадала с кромкой доски. В вертикальном положении щиты крепят раскосами. Затем ставят щиты с другой стороны фундамента, строго соблюдая внутренние размеры, и фиксируют их в проектном положении распорками, после чего крепят дополнительными временными распорками и хомутами.
При установке досок на подготовку (или на перекрытие) для их закрепления в свежий бетон закладывают деревянные пробки. Пробка состоит из обрезка доски, в который забиты гвозди длиной 80-100 мм примерно до половины их длины. Выступающие концы гвоздей (со шляпками) погружаются в свежий бетон и при схватывании последнего прочно удерживают пробку от случайных сдвигов.
В опалубке не должно быть шелей, так как через них будет вытекать бетонное молоко при укладке и трамбовке бетонной массы. Щели шириной до 3 мм в деревянной опалубке затягиваются от разбухания досок при смачивании опалубки перед укладкой бетонной смеси; щели от 5 до 10 мм заделывают паклей, а более 10 мм - забивают деревянными рейками.
При устройстве фундаментов в качестве опалубки могут служить вертикальные стенки грунта и горизонтальная поверхность подготовки или фунта. Для плитных фундаментов для ограничения боковых поверхностей может служить мелкая металлическая сетка, закрепляемая на арматуре плиты. Опалубкой для боковой поверхности при бутобетонных фундаментах может служить каменная кладка.
Разборно-переставная опалубка (рис. 2) состоит из готовых элементов (щитов, коробов), снимаемых с формуемых изделий после достижения бетоном прочности, при которой допускается распалубливание. Разборно-переставную опалубку применяют для основных видов бетонных и железобетонных работ. Выполняют ее в виде мелких или крупнопанельных щитов и унифицированных инвентарных щитов. Мелкие щиты изготовляют из досок толщиной 25-32 мм, иногда из досок толщиной 19 мм. Доски скрепляют планками посредством гвоздей.

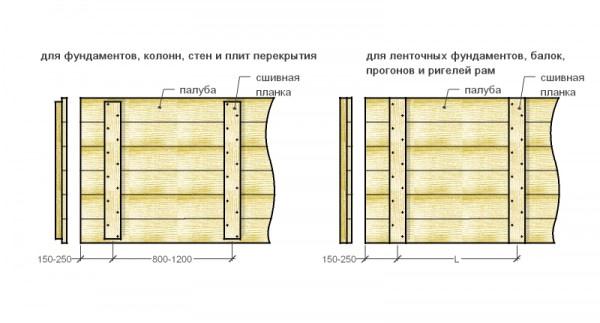

Рис 2. Типовые щиты деревянной разборно-переставной опалубки
Деревянную опалубку прямоугольных и ступенчатых фундаментов под колонны (рис. 3) собирают из щитов 2 типов накрывных (боковых) и закладных (торцовых). Щиты изнутри фиксируют в проектном положении распоркой и проволочной стяжкой , а снаружи - кольями , забитыми в грунт.
Рис 3. Опалубка фундаментов под колонны
Опалубку фундаментов под колонны устанавливают следующим образом. Разбивают геодезические оси колонн и натягивают проволоку. Над коробом временно навешивают отфугованные рейки и по ним находят ось колонны. При установке опалубки для прямоугольного фундамента положение короба определяют с помощью отвесов, опущенных с проволочных осей. Шнуры отвесов должны касаться отфугованных реек. После установки и выверки короба в проектном положении и закрепления его кольями, забитыми в грунт, временные рейки снимают.
Опалубку прямоугольных колонн (рис. 4) собирают из 2 пар щитов на гвоздях. Ширина одной пары закладных щитов равна ширине одной из сторон колонны, а ширина другой пары накрывных щитов - ширине другой стороны колонны с добавлением двойной толщины доски. С наружной стороны щиты скрепляют стальными или деревянными хомутами, воспринимающими боковое давление бетонной смеси и усилия от вибрации при ее уплотнении. Хомуты ставят после установки короба.
Опалубку колонн устанавливают следующим образом. Вначале на фундаменте (подколеннике) размечают оси колонн. В процессе бетонирования в фундаменты были заложены деревянные пробки.
После разметки осей колонн на фундамент кладут рамку таким образом, чтобы ее оси совпали с осями колонны, прочерченными на фундаменте, и закрепляют гвоздями за деревянные пробки. Затем подносят щиты и приступают к сборке короба, устанавливая его в рамку.
Далее проверяют внутренние размеры, совпадение осей арматуры колонны с осями опалубки, вертикальность опалубки. Собранные короба, установленные в рамки, в проектном положении при высоте колонн до 6 м закрепляют расшивками. После раскрепления колонны ее основание очищают от мусора и промывают через дверку.
Опалубку прямоугольных колонн (рис. 4) собирают из 2 пар щитов на гвоздях. Ширина одной пары закладных щитов равна ширине одной из сторон колонны, а ширина другой пары накрывных щитов - ширине другой стороны колонны с добавлением двойной толщины доски. С наружной стороны щиты скрепляют стальными или деревянными хомутами, воспринимающими боковое давление бетонной смеси и усилия от вибрации при ее уплотнении. Хомуты ставят после установки короба.
Опалубку колонн устанавливают следующим образом. Вначале на фундаменте (подколеннике) размечают оси колонн. В процессе бетонирования в фундаменты были заложены деревянные пробки.
После разметки осей колонн на фундамент кладут рамку таким образом, чтобы ее оси совпали с осями колонны, прочерченными на фундаменте, и закрепляют гвоздями за деревянные пробки. Затем подносят щиты и приступают к сборке короба, устанавливая его в рамку.
Далее проверяют внутренние размеры, совпадение осей арматуры колонны с осями опалубки, вертикальность опалубки. Собранные короба, установленные в рамки, в проектном положении при высоте колонн до 6 м закрепляют расшивками. После раскрепления колонны ее основание очищают от мусора и промывают через дверку.

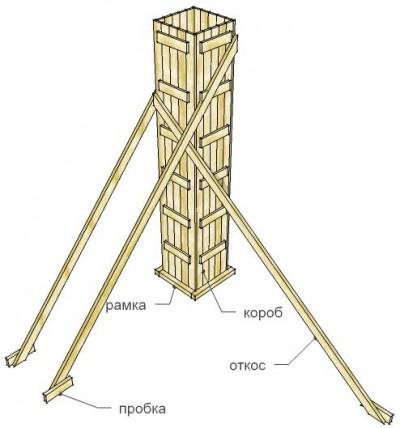

Рис 4. Опалубка Прямоугольных колонн.
Опалубку балок и прогонов (рис. 5) устанавливают одновременно и выполняют в виде коробов с днищем из ранее сколоченных щитов. Короб должен прилегать к днищу, иначе через образующиеся щели из бетонной смеси будет вытекать цементное молоко.

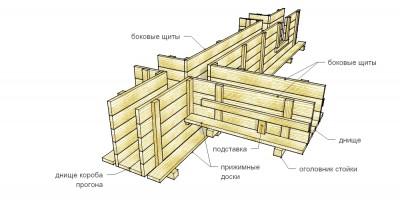

Рис 5. Установка опалубки балок и прогонов
Опалубку балок и прогонов, как правило, собирают на высоте. Лесами пользуются при устройстве опалубки на высоте более 6 м.
Установку опалубки без устройства лесов ведут в такой последовательности. Вначале днища коробов прогонов У устанавливают в вырезы коробов колонн, выверяют их горизонтальность, а затем крепят к коробу монтажными гвоздями. После этого кладут на землю лаги, ставят на них инвентарные стойки и последние подводят под днище прогонов. Стойки следует размещать строго вертикально и в соответствии с чертежами. Вертикальность установки стоек выверяют по отвесу. Крепят стойки монтажными гвоздями, забиваемыми через днище в оголовник . Боковые щиты прогонов гвоздями соединяют с боковыми сторонами вырезов в коробах колонн, устанавливая прижимные доски и прикрепляя их гвоздями к оголовникам стоек. По окончании этих работ днище опалубки балок вводят в вырезы коробов колонн и прогонов, подводят под него стойки и ставят боковые шиты. Стыки коробов балок с коробами.прогонов заделывают рейками.
Опалубка стен (рис. 6) представляет собой две параллельные панели, собранные из отдельных щитов. Расстояние между панелями должно равняться проектной толщине стены. При сборке опалубки толщину стены фиксируют временными распорками . Каждую панель или стенку опалубки следует устанавливать строго вертикально и фиксировать направляющими досками, закрепляемыми на грунте кольями.
Для стен толщиной до 500 мм опалубка состоит из щитов , поддерживаемых ребрами . Для стен толщиной более 500 мм панели, помимо ребер, должны поддерживаться схватками . Боковое давление бетонной смеси воспринимается стяжными болтами или проволочной скруткой , которыми соединяют панели опалубки. В процессе бетонирования по мере заполнения бетонной смесью пространства между панелями временные распорки вынимают. Вместо деревянных распорок более рационально устанавливать полые бетонные бруски , через которые можно пропустить стяжные болты. После распалубливания стяжные болты вытаскивают, бетонные бруски оставляют в стене, а отверстия, имеющиеся в них, заделывают раствором.
Для щитов опалубки применяют древесину сосны, ели, лиственницы, березы, ольхи влажностью не более 25%. Элементы опалубки оборачиваемой, т. с. применяемой 8-10 раз, следует изготовлять из пиломатериалов не ниже 3-го сорта. Для несущих дощатых элементов - кружал, прогонов - применяют пиломатериал 3-го сорта, но сучков и трещин в нем должно быть не больше, чем в пиломатериале 2-го сорта. Лицевые стороны щита, соприкасающиеся с бетоном, следует строгать. Ширина досок щитов, прилегающих к бетону, не должна превышать 150 мм.
Установку опалубки без устройства лесов ведут в такой последовательности. Вначале днища коробов прогонов У устанавливают в вырезы коробов колонн, выверяют их горизонтальность, а затем крепят к коробу монтажными гвоздями. После этого кладут на землю лаги, ставят на них инвентарные стойки и последние подводят под днище прогонов. Стойки следует размещать строго вертикально и в соответствии с чертежами. Вертикальность установки стоек выверяют по отвесу. Крепят стойки монтажными гвоздями, забиваемыми через днище в оголовник . Боковые щиты прогонов гвоздями соединяют с боковыми сторонами вырезов в коробах колонн, устанавливая прижимные доски и прикрепляя их гвоздями к оголовникам стоек. По окончании этих работ днище опалубки балок вводят в вырезы коробов колонн и прогонов, подводят под него стойки и ставят боковые шиты. Стыки коробов балок с коробами.прогонов заделывают рейками.
Опалубка стен (рис. 6) представляет собой две параллельные панели, собранные из отдельных щитов. Расстояние между панелями должно равняться проектной толщине стены. При сборке опалубки толщину стены фиксируют временными распорками . Каждую панель или стенку опалубки следует устанавливать строго вертикально и фиксировать направляющими досками, закрепляемыми на грунте кольями.
Для стен толщиной до 500 мм опалубка состоит из щитов , поддерживаемых ребрами . Для стен толщиной более 500 мм панели, помимо ребер, должны поддерживаться схватками . Боковое давление бетонной смеси воспринимается стяжными болтами или проволочной скруткой , которыми соединяют панели опалубки. В процессе бетонирования по мере заполнения бетонной смесью пространства между панелями временные распорки вынимают. Вместо деревянных распорок более рационально устанавливать полые бетонные бруски , через которые можно пропустить стяжные болты. После распалубливания стяжные болты вытаскивают, бетонные бруски оставляют в стене, а отверстия, имеющиеся в них, заделывают раствором.
Для щитов опалубки применяют древесину сосны, ели, лиственницы, березы, ольхи влажностью не более 25%. Элементы опалубки оборачиваемой, т. с. применяемой 8-10 раз, следует изготовлять из пиломатериалов не ниже 3-го сорта. Для несущих дощатых элементов - кружал, прогонов - применяют пиломатериал 3-го сорта, но сучков и трещин в нем должно быть не больше, чем в пиломатериале 2-го сорта. Лицевые стороны щита, соприкасающиеся с бетоном, следует строгать. Ширина досок щитов, прилегающих к бетону, не должна превышать 150 мм.

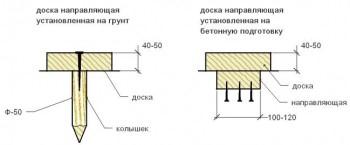

Рис. 6. Опалубка стен : а-доска направляющая, установленная на грунт (землю); б- доска направляющая, установленная на бетонную подковку; в-общий вид опалубки стен.
Более практичны щиты с металлическим каркасом и палубой из металла или комбинированные. Каркас выполняют из металлического уголка с ребрами жесткости, на который крепится палуба в виде металлического листа толщиной 2-3 мм, листа фанеры или пластика. По периметру каркаса располагаются специальные крепежные отверстия, предназначенные для соединения щитов друг с другом. Соединяют щиты между собой быстроразъемными устройствами, удобными в работе и надежными в эксплуатации. Они должны обеспечивать высокую точность сборки, прочность, жесткость и устойчивость всей конструкции. Наиболее удобны и просты в эксплуатации клиновые соединения, пружинные скобы, эксцентриковые, натяжные и другие замки и крепления.
Широко применяют унифицированную (универсальную) опалубку, состоящую из инвентарных щитов (рис. 7) длиной 0,9; 1,2; 1,5 и 1,8 м и высотой 0,3; 0,4; 0,5 и 0,6 м, элементов крепления и поддерживающих частей. В каркасе щита предусмотрены круглые отверстия 7 диаметром 20 мм, расположенные с шагом 100 мм, для соединения щитов друг с другом, а также со схватками и фермами.
Более практичны щиты с металлическим каркасом и палубой из металла или комбинированные. Каркас выполняют из металлического уголка с ребрами жесткости, на который крепится палуба в виде металлического листа толщиной 2-3 мм, листа фанеры или пластика. По периметру каркаса располагаются специальные крепежные отверстия, предназначенные для соединения щитов друг с другом. Соединяют щиты между собой быстроразъемными устройствами, удобными в работе и надежными в эксплуатации. Они должны обеспечивать высокую точность сборки, прочность, жесткость и устойчивость всей конструкции. Наиболее удобны и просты в эксплуатации клиновые соединения, пружинные скобы, эксцентриковые, натяжные и другие замки и крепления.
Широко применяют унифицированную (универсальную) опалубку, состоящую из инвентарных щитов (рис. 7) длиной 0,9; 1,2; 1,5 и 1,8 м и высотой 0,3; 0,4; 0,5 и 0,6 м, элементов крепления и поддерживающих частей. В каркасе щита предусмотрены круглые отверстия 7 диаметром 20 мм, расположенные с шагом 100 мм, для соединения щитов друг с другом, а также со схватками и фермами.

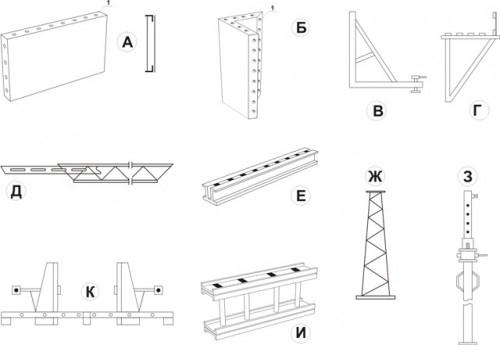

Рис. 7 Комплект унифицированной опалубки:
а-рядовой щит, б-угловой щит, в- подкос, г- схватка, д- ферма, е- опорная стойка, ж- навеская площадка,
з- телескопическая стойка, и- раздвижной ригель, к- балочная раздвижная струбцина, 1 отверстия диаметром 20 мм.
а-рядовой щит, б-угловой щит, в- подкос, г- схватка, д- ферма, е- опорная стойка, ж- навеская площадка,
з- телескопическая стойка, и- раздвижной ригель, к- балочная раздвижная струбцина, 1 отверстия диаметром 20 мм.
В комплект опалубки входят раздвижные ригели для устройства промежуточных опор при бетонировании горизонтальных поверхностей, раздвижные балочные струбцины, телескопические стойки, а также приспособления, необходимые для безопасного и удобного ведения работ: подкосы различной конструкции и схватки, навесные площадки, навесные лестницы.
Щиты между собой крепят специальным замком, а щиты со схватками - с помощью натяжных крюков с винтовым или клиновым замком. Для точной установки щитов опалубки, а также их распалубки используют подкосы с винтовыми домкратами, которые обеспечивают проектную выверку щитов в вертикальное положение, а также их устойчивость, и воспринимают нагрузки от бетона.
Телескопические стойки применяют для точной установки и рихтовки опалубки перекрытий. Они состоят из базовой части высотой 1,2-1,7 м и набора сменных трубчатых вставок, которые позволяют устанавливать перекрытия высотой 2,5-5 м. Для увеличения несущей способности и устойчивости стойки объединяют специальными диафрагмами или связями.
Набор элементов позволяет собирать опалубку как для мелкоразмерных, так и для крупногабаритных монолитных конструкций. В этом случае щиты укрупняют до требуемых размеров. Укрупненные элементы снабжают подкосами с опорными винтовыми домкратами, а также рабочими подмостями с ограждением.
При устройстве опалубок большой высоты в качестве крепежных элементов используют составные раскосные фермы, что дает возможность собирать панели пролетом до 6 м. Для обеспечения их устойчивости используют леса из схваток, которые жестко фиксируют каркас опалубки.
В практике монолитно-бетонного строительства наиболее распространены инвентарные разборно-переставные крупнощитовые опалубки, которые собираются на месте возведения сооружения из отдельных элементов, поддерживаемых лесами и креплениями, и по мере готовности конструкции разбираются и переставляются на новое место. В разборно-переставной опалубке могут быть выполнены почти все элементы монолитных конструкций.
Разборно-переставная крупнощитовая опалубка выполняется из каркасных щитов повышенной несущей способности (массой 150-500 кг). Они состоят из несущей металлической рамы (стальной или алюминиевой), ребер жесткости и заменяемой опалубочной плиты (рис. 8), которая изготавливается обычно из водостойкой бакелизированной фанеры (реже - ДСП, МДФ, алюминия, стеклопластика; новая германская разработка - «сэндвич» из слоев пенопро-пилсна, облицованного с 2 сторон алюминиевыми листами, и слоев РР-полипропилена).
Щиты между собой крепят специальным замком, а щиты со схватками - с помощью натяжных крюков с винтовым или клиновым замком. Для точной установки щитов опалубки, а также их распалубки используют подкосы с винтовыми домкратами, которые обеспечивают проектную выверку щитов в вертикальное положение, а также их устойчивость, и воспринимают нагрузки от бетона.
Телескопические стойки применяют для точной установки и рихтовки опалубки перекрытий. Они состоят из базовой части высотой 1,2-1,7 м и набора сменных трубчатых вставок, которые позволяют устанавливать перекрытия высотой 2,5-5 м. Для увеличения несущей способности и устойчивости стойки объединяют специальными диафрагмами или связями.
Набор элементов позволяет собирать опалубку как для мелкоразмерных, так и для крупногабаритных монолитных конструкций. В этом случае щиты укрупняют до требуемых размеров. Укрупненные элементы снабжают подкосами с опорными винтовыми домкратами, а также рабочими подмостями с ограждением.
При устройстве опалубок большой высоты в качестве крепежных элементов используют составные раскосные фермы, что дает возможность собирать панели пролетом до 6 м. Для обеспечения их устойчивости используют леса из схваток, которые жестко фиксируют каркас опалубки.
В практике монолитно-бетонного строительства наиболее распространены инвентарные разборно-переставные крупнощитовые опалубки, которые собираются на месте возведения сооружения из отдельных элементов, поддерживаемых лесами и креплениями, и по мере готовности конструкции разбираются и переставляются на новое место. В разборно-переставной опалубке могут быть выполнены почти все элементы монолитных конструкций.
Разборно-переставная крупнощитовая опалубка выполняется из каркасных щитов повышенной несущей способности (массой 150-500 кг). Они состоят из несущей металлической рамы (стальной или алюминиевой), ребер жесткости и заменяемой опалубочной плиты (рис. 8), которая изготавливается обычно из водостойкой бакелизированной фанеры (реже - ДСП, МДФ, алюминия, стеклопластика; новая германская разработка - «сэндвич» из слоев пенопро-пилсна, облицованного с 2 сторон алюминиевыми листами, и слоев РР-полипропилена).

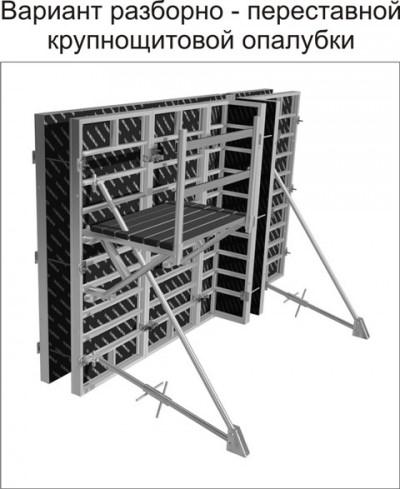

Рис.8.
Щиты комплектуются быстроразъемными соединительными элементами, позволяющими соединять опалубочные модули перпендикулярно по отношению друг к другу и под различными углами, и системой инвентарных стоек, подкосов, ходовых мостиков и ограждений. Усиленные ребра каркаса позволяют отказаться от поддерживающих элементов (схваток). Тяжи, удерживающие щиты, крепятся к стальным анкерам, закладываемым в основание или в ранее уложенный бетон сооружения. Монтаж и демонтаж крупнощитовой опалубки осуществляются с помощью подъемных механизмов.

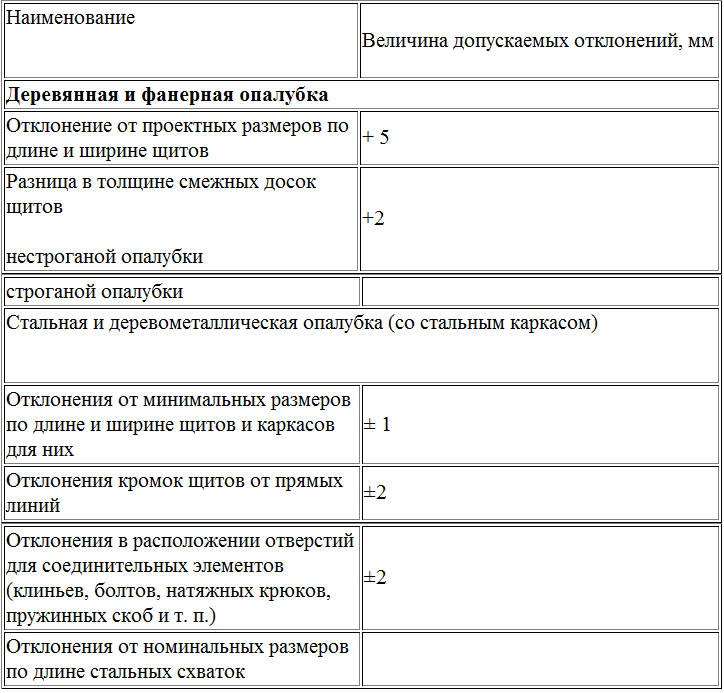

Допуски при установке опалубки и допускаемые отклонения элементов разборно-переставной опалубки приведены в табл.
Допуски при установке опалубки и допускаемые отклонения элементов разборно-переставной опалубки приведены в табл.
