Крыша
Крыша — это верхняя часть дома. Она состоит из двух основных элементов: кровли, защищающей дом от атмосферных воздействий (сиег, дождь, ветер), и стропил. Стропила воспринимают нагрузки от веса кровли (постоянная нагрузка), снега и давления ветра (временная нагрузка). Пространство между перекрытием и крышей, используемое для хозяйственных
нужд, называют чердаком, используемое для жилья — мансардой, а торцевую часть мансарды, обшитую досками или щитами треугольной и прямоугольной формы, — фронтоном.Крыши подразделяют на односкатные (для хозяйственных построек), двускатные и мансардные (рис. 63). Часть крыши, состоящую из кровли (верхний водонепроницаемый слой) и основания под кровлю

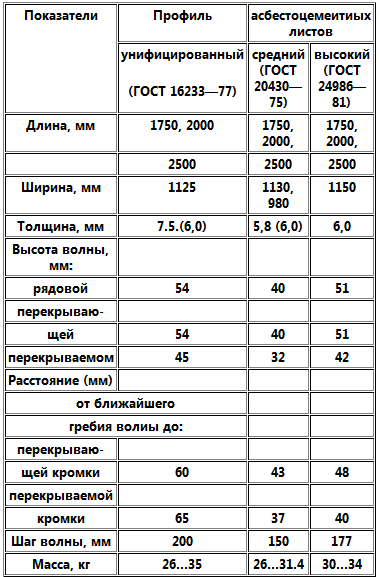

5. ХАРАКТЕРИСТИКА ВОЛНИСТЫХ АСБЕСТОЦЕМЕНТНЫХ ЛИСТОВ
(обрешетка из деревянных брусков или досок), называют ограждающей, наклонные плоскости — скатами, а верхнее горизонтальное ребро — коньком.
В зависимости от материала кровли крыше придают определенный уклон. Например, для крыши с кровлей из волнистых асбестоцементных листов (табл.. 5)
В зависимости от материала кровли крыше придают определенный уклон. Например, для крыши с кровлей из волнистых асбестоцементных листов (табл.. 5)
должно выдерживаться отношение -?>— (где Н — высота подъема крыши, L — половина перекрываемого пролета), или уклон ее должен быть равен у • 100 = 33 %.
КРЫШИ КАРКАСНОГО И БРУСЧАТОГО ДОМОВ
Основными несущими конструкциями крыши каркасного дома являются наклонные односкатные и висячие стропила (рис. 64). Наклонные односкатные стропила состоят из двух частей (абс и а', б', с'). Каждая часть включает стропильную ногу (аб или а', б') и стойку (бс или б'с'). Стропильная нога одним концом опирается иа балку междуэтажного перекрытия, а другим иа верхнюю часть стойки (рис. 65). Низ стойки устанавливают на черепной брусок балки междуэтажного перекрытия. Верх стоек 7 является опорой двускатной треугольной фермы 10.
Детали стропил надо изготавливать из досок, не имеющих повреждений и гнили, толщиной 50 мм (рис. 66) на деревянном настиле, уложенном по балкам междуэтажного перекрытия. Сначала выполняем контрольную сборку каркаса фронтона, уточняем размеры сопрягаемых элементов и пригоняем их по месту. По уточненным размерам изготовляем элементы на два фронтонных каркаса и монтируем их (рис. 67), закрепляя временными раскосами.' Дощатые фермы устанавливаем в собранном виде. В коиьке верхний пояс фермы соединяем в полдерева и устанавливаем
Основными несущими конструкциями крыши каркасного дома являются наклонные односкатные и висячие стропила (рис. 64). Наклонные односкатные стропила состоят из двух частей (абс и а', б', с'). Каждая часть включает стропильную ногу (аб или а', б') и стойку (бс или б'с'). Стропильная нога одним концом опирается иа балку междуэтажного перекрытия, а другим иа верхнюю часть стойки (рис. 65). Низ стойки устанавливают на черепной брусок балки междуэтажного перекрытия. Верх стоек 7 является опорой двускатной треугольной фермы 10.
Детали стропил надо изготавливать из досок, не имеющих повреждений и гнили, толщиной 50 мм (рис. 66) на деревянном настиле, уложенном по балкам междуэтажного перекрытия. Сначала выполняем контрольную сборку каркаса фронтона, уточняем размеры сопрягаемых элементов и пригоняем их по месту. По уточненным размерам изготовляем элементы на два фронтонных каркаса и монтируем их (рис. 67), закрепляя временными раскосами.' Дощатые фермы устанавливаем в собранном виде. В коиьке верхний пояс фермы соединяем в полдерева и устанавливаем

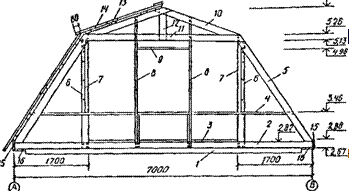

Рис. 64. Сим» стропильной системы
| — верхняя обвязка 1-го этажа; 2 — балка междуэтажного перекрытия; 3 — настил из досок; 4— затяжка; 5— стропильная нога наклонных стропил; 6 — брусок; 7, 8 и \2 — стойки фронтона и фермы; 9 — ригель; 10 — дощатая двускатная ферма; 11 — нижний пояс фермы; 13 — обрешетка; 14 — асбостоцсмснтиыо волнистые листы крооли, 15 и 16 — доски лобовая и карниза

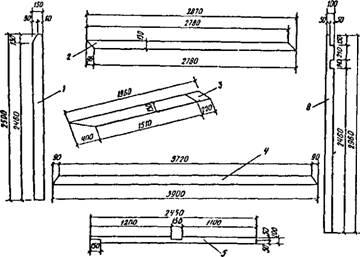

Рис. 66. Детали стропил:
I и «5 — стойки; 2 — стропильная йога; 3 — элемент верхнего пояса фермы; 4 — нижний пояс фермы (затяжка); 5 — ригель каркаса фронтона
I и «5 — стойки; 2 — стропильная йога; 3 — элемент верхнего пояса фермы; 4 — нижний пояс фермы (затяжка); 5 — ригель каркаса фронтона

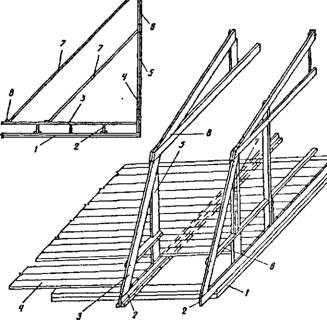

Рис. 67. Схема крепления стропил при монтаже:
I — брус верхней об^вязки^ 2— балка перекрытия; 3 — доски настила. 4— стойка; 5 — стропильная йога; 6 — ферма; 7— подкос, 8—упор
I — брус верхней об^вязки^ 2— балка перекрытия; 3 — доски настила. 4— стойка; 5 — стропильная йога; 6 — ферма; 7— подкос, 8—упор
Монтаж стропил крыши — трудоемкая операция, предусматривающая установку и крепление длинномерных и тяжелых элементов. Рассмотрим два варианта монтажа.
Набалках междуэтажного перекрытия наносим риски в местах крепления стойки и стропильной ноги. К торцам балок крепим две лобовые доски, причем верхняя доска должна выступать над поверхностью балок на 20...25 мм (к ней будет примыкатьдоски карниза. Устанавливаем наклонные стропила А-образного вида. Стойку опираем на черепной брусок и закрепляем гвоздями, а низ стропильной ноги размещаем у торца балки и также закрепляем гвоздями. Проверяем вертикальность положения установленных элементов стропил отвесом и временно крепим их подкосом. Аналогично монтируем стропила с противоположного конца балки междуэтажного перекрытия. Между стропилами устанавливаем две промежуточные стойки фронтона. Расстояние между стойками определяем по ширине оконного блока фронтона. По верху стоек наклонных стропил укладываем деревянную ферму, закрепляем ее гвоздями и фиксируем подпоркой в вертикальном положении. Верхний конец подпорки надо крепить к ферме до ее установки. В такой же последовательности собираем каркас фронтона, расположенного у противоположного торца дома. Затем по верху ферм (коньку) и стоек (в месте сопряжения стойки с нижним поясом фермы) натягиваем шнуры. По шнуру устанавливаем промежуточные стропила. Каждую пару стропил для устойчивости расшиваем досками с внутренней стороны стропильных ног, а между стойками с двух сторон ставим дощатые подкосы. Для жесткости крыши по стойкам дощатых ферм прибиваем ветровые связи из досок.
2. Балки междуэтажного перекрытия, воспринимающие нагрузку от веса крыши и снега, делаем двухветвеевыми нз досок сечением 40x150 мм (рис. 69). Стойки наклонных стропил А-образного вида изготовляем из двух досок сечением 40Х 150 мм. Концевой участок фермы опираем на скошенную верхнюю часть стропильной ноги. Он удерживается между выступающими ветвями стойки. Дальнейший порядок монтажа стропил такой же, как и в первом варианте.

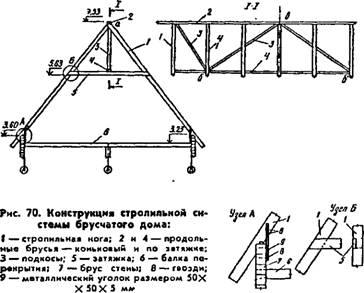

Для крыши брусчатого дома принимаем висячие стропила (рис. 70). Нижние концы таких стропил должны опираться па стены, а верхние — сходиться в коньке. Длина стропильной ноги составляет 5,6...5,9 м, угол наклона к горизонтали — 50°. Для стропил целесообразно применять брус сечением 15 X 15 см или 10X15 см. Для увеличения жесткости стропильных ног между ними врезаем затяжку. Ее следует соединять в треть дерева. По коньку и по середине затяжки крепим доски. Между досками устанавливаем верти
Набалках междуэтажного перекрытия наносим риски в местах крепления стойки и стропильной ноги. К торцам балок крепим две лобовые доски, причем верхняя доска должна выступать над поверхностью балок на 20...25 мм (к ней будет примыкатьдоски карниза. Устанавливаем наклонные стропила А-образного вида. Стойку опираем на черепной брусок и закрепляем гвоздями, а низ стропильной ноги размещаем у торца балки и также закрепляем гвоздями. Проверяем вертикальность положения установленных элементов стропил отвесом и временно крепим их подкосом. Аналогично монтируем стропила с противоположного конца балки междуэтажного перекрытия. Между стропилами устанавливаем две промежуточные стойки фронтона. Расстояние между стойками определяем по ширине оконного блока фронтона. По верху стоек наклонных стропил укладываем деревянную ферму, закрепляем ее гвоздями и фиксируем подпоркой в вертикальном положении. Верхний конец подпорки надо крепить к ферме до ее установки. В такой же последовательности собираем каркас фронтона, расположенного у противоположного торца дома. Затем по верху ферм (коньку) и стоек (в месте сопряжения стойки с нижним поясом фермы) натягиваем шнуры. По шнуру устанавливаем промежуточные стропила. Каждую пару стропил для устойчивости расшиваем досками с внутренней стороны стропильных ног, а между стойками с двух сторон ставим дощатые подкосы. Для жесткости крыши по стойкам дощатых ферм прибиваем ветровые связи из досок.
2. Балки междуэтажного перекрытия, воспринимающие нагрузку от веса крыши и снега, делаем двухветвеевыми нз досок сечением 40x150 мм (рис. 69). Стойки наклонных стропил А-образного вида изготовляем из двух досок сечением 40Х 150 мм. Концевой участок фермы опираем на скошенную верхнюю часть стропильной ноги. Он удерживается между выступающими ветвями стойки. Дальнейший порядок монтажа стропил такой же, как и в первом варианте.
Для крыши брусчатого дома принимаем висячие стропила (рис. 70). Нижние концы таких стропил должны опираться па стены, а верхние — сходиться в коньке. Длина стропильной ноги составляет 5,6...5,9 м, угол наклона к горизонтали — 50°. Для стропил целесообразно применять брус сечением 15 X 15 см или 10X15 см. Для увеличения жесткости стропильных ног между ними врезаем затяжку. Ее следует соединять в треть дерева. По коньку и по середине затяжки крепим доски. Между досками устанавливаем верти

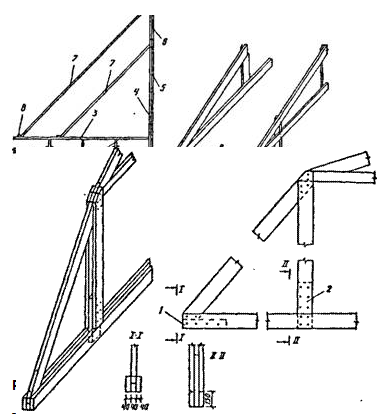

Рис 69. Конструкция стропильной системы с двухаетвеаой стойкой: I и 2 — вкладыши для упора стропильной ноги и между ветвями стойки
кальные ветровые связи. Отсутствие стоек у промежуточных стропил существенно увеличивает площадь мансарды. Стропила изготавливаем так же, как и для каркасного дома: на временном настиле, уложенном по балкам междуэтажного перекрытия.
При монтаже паз в стропильной ноге совмещаем с гребнем стены и стропила временно закрепляем подпорками. По окончании монтажа стропил крепим брусок конька и брусок по осям затяжек. Между брусками устанавливаем ветровые связи. После этого прикрепляем стропильные ноги к брусьям стены металлическим уголком. Внизу уголок надо закрепить минимум в 2 верхних рядах брусьев.
При монтаже паз в стропильной ноге совмещаем с гребнем стены и стропила временно закрепляем подпорками. По окончании монтажа стропил крепим брусок конька и брусок по осям затяжек. Между брусками устанавливаем ветровые связи. После этого прикрепляем стропильные ноги к брусьям стены металлическим уголком. Внизу уголок надо закрепить минимум в 2 верхних рядах брусьев.
